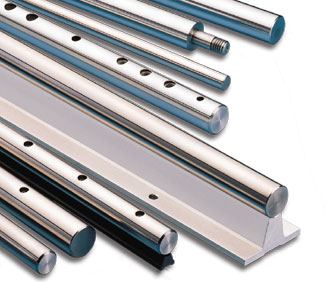

碳鋼導向軸
Thomson 60 Case?碳鋼導向軸由高規格特種合金鋼制成。迄今為止，尚未有任何其他廠商在導向軸生產中采用如此高的原鋼標準或規格。這種鋼材具有量身定制的化學特性，微觀結構均勻一致，熱處理效果好。使用Thomson 60 Case導向軸，可以徹底打消您對材料一致性的任何疑慮。
快速找到合適的導向軸解決方案
What is Carbon Steel?
碳鋼通常稱為非不銹鋼，是工業自動化中使用最多的軸材料。由于易于硬化，這種鋼在所有軸承類型（尤其是使用滾珠軸承的軸承）上都具有出色的性能。軸的高碳含量使得加工更容易，但也使其更易于腐蝕。為了提供耐腐蝕性，Thomson提供多種鍍層選項（鍍鉻、ARMOLOY?和氧化發黑）。
| 直徑 Range |
硬度 | 選項 | 材料 | 長度 | 表面光潔度 | 直線度 | 鍍層選項 | |
|---|---|---|---|---|---|---|---|---|
| 碳鋼導向軸 | 3/16 - 4"" (5 - 80mm) | 最小60 RC | 實心鋼 預鉆孔 (PD)
預鉆孔鍍鉻平口 (PDCPPE) |
1566碳鋼 | 任意長度，最大202"" |
最大8 Ra微英寸 | 0.001 in/ft |
鍍鉻
|
| 直徑 Range |
硬度 | 選項 | 材料 | 長度 | 表面光潔度 | 直線度 | 鍍鉻選項 | |
|---|---|---|---|---|---|---|---|---|
| 碳鋼軸 | 3/16 - 4"" (5 - 80mm) | 最小60 RC | 實心鋼 預鉆孔 (PD)
預鉆孔鍍鉻平口 (PDCPPE) |
1566碳鋼 | 任意長度，最大202"" |
最大8 Ra微英寸 | 0.001 in/ft |
鍍鉻
|
棒材纏繞制造技術允許采購熱軋材料，成本更低、采購更靈活、直線度更高，并能在感應淬火之前控制軸尺寸。
現貨供應的Thomson 60 Case導向軸都徑向預鉆了螺紋孔，可以直接安裝在碳鋼及鋁合金連續導向軸支撐導軌上。連續支撐有利于防止導向軸在支撐重載荷或長行程時出現撓度。
Thomson優勢
70多年來，Thomson一直為其直線滾珠襯套®軸承制造精密導向軸。
- 我們是少數掌握導向軸制造技術的直線運動零配件供應商之一。
- 我們提供豐富的導向軸種類，并不局限于常見尺寸規格。
- 我們提供成套直線運動解決方案，而非僅有直線運動系統部件。
- 我們提供極其廣泛的英制和公制導向軸、支撐導軌和支架。
- 我們不斷完善工藝，確保提高軸承性能并延長使用壽命。
- 我們每年進行數千小時的實驗室測試以不斷評估我們的產品。
盡管外觀相仿，但制造商選擇的不同制造標準和實現工藝會導致導向軸的性能參次不齊。為確保所有產品都具有始終如一的表面光潔度、圓度、直線度、圓柱度、表面硬度和硬化深度，Thomson不斷提高60 Case導向軸的性能以滿足直線軸承的各種需求。不同于普通導向軸，Thomson 60 Case導向軸是在ISO 9000:2000工廠中按照最高質量標準制造的。通過我們70多年的制造經驗和專有知識，我們的技術不斷升級。Thomson 60 Case配套Thomson滾珠襯套軸承使用時可以最大程度發揮軸承性能并延長運行壽命。
60 Case® LinearRace® Shafting: Fully Stocked to Keep Your Design Projects on Track
Thomson 60 Case Linear Race shafting has been popular for decades for its consistent reliability and performance. To help customers get this high-quality, lab-tested product into their hands as quickly as possible for their time-sensitive design projects, Thomson goes to great lengths.
Shafting Selector Tool: Special Machining Online Demo
With the special machining add-on to the Thomson online shafting selector tool, the burden of creating 2D drawings is relieved, and the amount of time needed to specify the machined shaft is dramatically reduced.
Watch this comprehensive demo and see how this feature offers the most commonly used machining options, which are automatically converted to manufacturable 2D drawings for download as printable PDFs or sharable links.
Try the online shafting selector tool and special machining add-on at: https://www.thomsonlinear.com/en/products/shafting
For any cases in which your machining configurations don't fall within the scope of our tool's options, Thomson application engineers are always ready to provide fast help.
通過選擇合適的導向軸，可以顯著提高直線運動系統的性能和使用壽命。您只需熟悉一些關鍵注意事項。
獲取定制導向軸報價無需長時間等待。只需上傳您的3D模型，就可立即獲得定制60 Case LinearRace軸系的價格和交付周期。
圓形導向軸需要正確安裝才能用作直線導軌。請觀看視頻，了解常用的導向軸安裝方法。
圓形導軌與方形導軌有什么區別？您如何確定哪個更適合給定的應用？它們如何選型？了解直線導軌技術的基礎知識，以及如何根據應用進行選型。此外，還可根據向導練習使用全新的在線直線導軌部件選型工具。
在本次網絡研討會中，您將了解到：直線軸承類型、典型應用、設計注意事項、應用要求、可選功能和設計計算。
技術文章
-
圓形還是方形？哪種直線導軌更適合您的應用
隨著負載能力、使用壽命和易制造性的不斷提高，越來越多的應用可以從幾乎無摩擦的直線導軌獲益。自從1970年代推出方形導軌和直線導向系統以來，設計工程師就面臨這樣一個關鍵問題：使用圓形還是方形直線導軌？
-
挑選適合您應用的直線導軌
如何在主要的直線技術類型之間做出選擇，以及如何根據設計要求而不是成本來設計能夠實現理想性能的自動化系統，這些是選擇直線組件時的主要考慮因素。
-
如何選擇和應用滾動直線軸承和導軌
為了節約時間并避免過高成本，必須為給定應用指定正確的軸承。了解每種軸承類型的優缺點是進行準確選型的關鍵。本文將概述主要的直線軸承和導軌類型、說明如何針對特定應用進行選型，并描述如何解決常見的應用問題。
