MF (Movopart)皮帶單元，滾珠導向

MF (Movopart)皮帶單元，滾珠導向直線模組

Movopart直線模組推出雙滑架選項。 該產品系列的滾珠導向型設計，可以低摩擦為精確定位提供中等精度、速度與推進性能。 自調節覆蓋帶張緊器延長了覆蓋帶壽命，保護皮帶與導軌不受污染。

Thomson 的 Rapidtrak系列直線模組通過皮帶驅動與跨于執行器上承受負載的鞍座實現導向直線運動。專為高速、高加速、長行程應用設計。

覆蓋帶張緊器延長了覆蓋帶的壽命，保護絲杠與導軌不受污染，且在磨耗時無需調節張力。

產品介紹

讓 Thomson 幫助您做出選擇！

產品規格：

規格/軸的尺寸 M55 / TF55B M75 / TF75B M100 / TF100
截面尺寸（寬x高）: mm (in)  58 x 55
(2.3 x 2.2)		  86 x 75
(3.4 x 3.0)		  108 x 100
(4.3 x 3.9)
皮帶型號  22-STD
SM5-HP		  STD5-40 STD8-50
最大行程長度: mm (in) 7000 (276) 12000 (472) 12000 (472)
最大直線速度: m/s (in/s) 5.0 (197) 5.0 (197) 5.0 (197)
最大加速度: m/s2 (in/s2)  40 (1575)  40 (1575)  40 (1575)
重復精度: ± mm (in)  0.1 (0.004)  0.1 (0.004)  0.1 (0.004)
最大輸入速度: rpm (轉/s) 2850 2300 1700
工作溫度: °C (°F) -20 to 70
(-4 to 158)		 -20 to 70
(-4 to 158)		 -20 to 70
(-4 to 158)
 最大動態負載(Fx): N (lbf)

400 (89.9)
200 (45)
900 (202)
450 (101)
1250 (281)
625 (141)
最大動態負載 (Fy): N (lbf)  750 (169)  1750 (393)  4000 (899)
最大動態負載(Fz): N (lbf)   750 (169)  1750 (393)  4000 (899)
最大動態力矩(Mx): Nm (lbf-in) 5 (44.3) 16 (142) 43 (381)
M最大動態力矩(My): Nm (lbf-in) 29 (257) 84 (744) 280 (2478)
最大動態力矩(Mz): Nm (lbf-in) 29 (257) 84 (744) 280 (2478)
最大驅動軸力(Frd): N (lbf)  200 (45)  600 (135)  1000 (225)
最大驅動軸力矩(Mta): Nm (lbf-in) 12 (106) 30 (266) 45 (398)
皮帶輪直徑: mm (in) 33.4 (1.3) 41.4 (1.6) 56.02 (2.2)
軸每旋轉一周行程: mm (in) 105 (4.13) 130 (5.12) 176 (6.93)
重量: kg (lb)
零行程單元重量
每100 mm行程的重量
每個滑架重量
4.8 (10.6)
0.53 (1.17)
1.20 (2.65)
7.5 (16.5)
0.88 (1.94)
2.0 (4.41)
11.61 (25.6)
1.43 (3.15)
2.20 (4.85)

MF/TF 直線模組的特性

  • 堅固可靠
  • 可在所有方向安裝
  • 內部自調節菱形滑軌
  • 自動調節不銹鋼防塵帶
  • 安裝在T型槽內的限位開關支架
  • 運輸推力負荷為5000 N
  • 模塊化安裝地腳
  • 沖洗保護
  • 多種鞍座規格可選
  • 不粘滑運動
  • 低驅動轉矩
  • 低摩擦
  • 消隙導軌
  • 高速
查找產品

The Linear Motion Systems Product Selector is Temporarily Unavailable

Click the button below to use the newest edition of our industry's most advanced sizing and selection tool for linear motion system: LinearMotioneering.

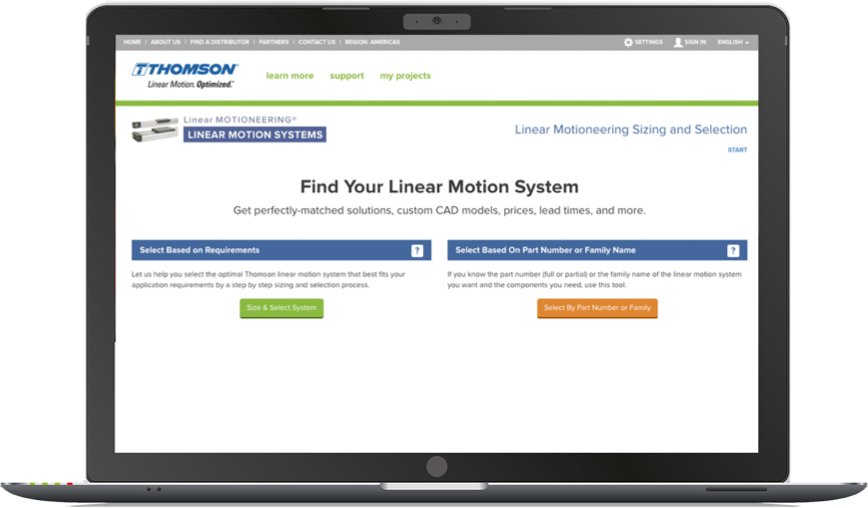

Image above: The LinearMotioneering Landing Page
