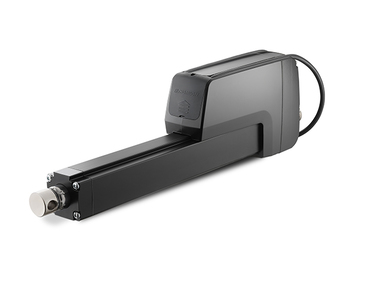

Electrak HD 電動推桿
這些智能電動推桿配備板載電子元件，無需單獨的控制系統。具有更高的功率（高達16 kN），開辟了更多液壓轉向電動應用的可能。此外，它們滿足非常嚴格的OEM組件環境驗收測試，包括IP69K。
觀看視頻：ElectrakHD電動推桿 - 強大、智能且堅固。
讓Thomson幫助您選擇！
Electrak HD電動推桿規格:
| 性能規格 | HDxx-B017 | HDxx-B026 | HDxx-B045 | HDxx-B068 | HDxx-B100 | HDxx-B160 |
|---|---|---|---|---|---|---|
| 輸入電壓 (VDC) |
12VDC (tolerance: 9-16) 24VDC (tolerance: 18-32) |
12VDC (tolerance: 9-16) 24VDC (tolerance: 18-32) |
12VDC (tolerance: 9-16) 24VDC (tolerance: 18-32) |
12VDC (tolerance: 9-16) 24VDC (tolerance: 18-32) |
12VDC (tolerance: 9-16) 24VDC (tolerance: 18-32) |
12VDC (tolerance: 9-16) 24VDC (tolerance: 18-32) |
| 最小/最大行程 長度：mm |
100 / 1000 @ 50 ordering increments |
100 / 1000 @ 50 ordering increments |
100 / 1000 @ 50 ordering increments |
100 / 1000 @ 50 ordering increments |
100 / 1000 @ 50 ordering increments |
100 / 500 @ 50 ordering increments |
| 最大動態負載： N (lbs) |
1700 (382) | 2600 (585) | 4500 (1012) | 6800 (1529) | 10000 (2248) | 16000 (3597) |
| 最大靜態負載： kN (lbs) |
18 (4050) | 18 (4050) | 18 (4050) | 18 (4050) | 18 (4050) | 18 (4050) |
| 最大空載速度：mm/s（in/s） | 71 (2.8) | 40 (1.6) | 24 (0.94) | 18 (0.71) | 11 (0.43) | 7 (0.28) |
| 最大滿載速度：mm/s（in/s） | 58 (2.28) | 32 (1.3) | 19 (0.75) | 14 (0.55) | 9 (0.35) | 5 (0.20) |
| 電流消耗 @ 空載/最大負載 |
@12V - 3 / 18 @24V - 1.5 / 9 |
@12V - 3 / 18 @24V - 1.5 / 9 |
@12V - 3 / 18 @24V - 1.5 / 9 |
@12V - 3 / 20 @24V - 1.5 / 10 |
@12V - 3 / 18 @24V - 1.5 / 9 |
@12V - 3 / 20 @24V - 1.5 / 10 |
| 滿載占空比 @ 25 ºC (77 ºF) |
25% | 25% | 25% | 25% | 25% | 15% |
| 絲杠/螺母類型 | Ball / load lock ball nut | Ball / load lock ball nut | Ball / load lock ball nut | Ball / load lock ball nut | Ball / load lock ball nut | Ball / load lock ball nut |
| 工作溫度： ºC (ºF) | -40 to +70 (-40 to +158) |
-40 to +70 (-40 to +158) |
-40 to +70 (-40 to +158) |
-40 to +70 (-40 to +158) |
-40 to +70 (-40 to +158) |
-40 to +70 (-40 to +158) |
| 防護等級： 靜態/動態 |
IP67, IP69K / IP66 | IP67, IP69K / IP66 | IP67, IP69K / IP66 | IP67, IP69K / IP66 | IP67, IP69K / IP66 | IP67, IP69K / IP66 |
| 限制扭矩： br /> Nm (lbs) | 0 | 0 | 0 | 0 | 0 | 0 |
| 端隙（最大值）： mm (in) |
1.2 (0.047) | 1.2 (0.047) | 1.2 (0.047) | 1.2 (0.047) | 1.2 (0.047) | 1.2 (0.047) |
| 耐鹽霧性（小時） | 500 | 500 | 500 | 500 | 500 | 500 |
| 執行器重量 (kg) |
6.5 @ 100 mm 11.0 @ 1000 mm |
6.5 @ 100 mm 12.2 @ 1000 mm |
6.5 @ 100 mm 12.2 @ 1000 mm |
6.5 @ 100 mm 12.2 @ 1000 mm |
6.7 @ 100 mm 12.4 @ 1000 mm |
7 @ 100 mm 9.4 @ 500 mm |
Electrak HD電動推桿特點：
- 內置J1939 CAN總線
- 同步選項
- 過載保護
- 電子跳脫點校準
- 行程末端，電壓，電流監控
- 標準防旋轉驅動
- 集成手動超控輸入
- 符合CE、RoHS、REACH（EU）標準
- 板載電子元件
- 動態/抱閘
- 溫度監測
- 溫度補償
- 飛線
- 前/后U形夾選件
Electrak HD選件特點：
- EXX：僅限監測系統（EMS）
- ELX：EXX+行程末端指示輸出
- EXP：EXX+模擬位置輸出
- EXD：EXX+數字位置輸出
- ELP：ELX+模擬位置輸出
- ELD：ELX+數字位置輸出
- LPS：EXX + LXX + 可編程限位開關 + 位置反饋信號
- LXX：EXX+低電平信號開關
- LLX：EXX+LXX+行程末端輸出
- LXP：EXX+LXX+模擬位置輸出
- CNO：CAN總線SAE J1939控制 + 開環速度控制
- COO：CAN總線CANOpen控制 + 開環速度控制
- SYN：LXX + 同步選項
Electrak HD電動推桿應用：
- 單用戶維護/維修
- 快速連接
- 多用途車
- 道路施工工地設備
- 建筑工地設備
- 鐵路設備
- 物流系統
- 應急車輛
- 救援車輛
- 開關裝置
