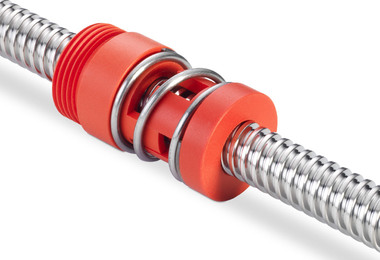

SNAB 消隙螺母

Thomson 的 SNAB 螺紋安裝樣式設計具有最高的設計靈活性，允許消隙裝置通過 1 英寸直徑。該設計極具簡單性，常常為他人所效法。它比 XC 系列導程螺桿螺母更靈活，并可實現零側隙，直至達到目錄規格中的預緊重量。所有 SNAB 均由內部潤滑縮醛材料制成，可實現出色的潤滑和極低的磨損。

產品介紹

讓 Thomson 幫助您作出選擇！

線性 MOTIONEERING^® 滾珠和導程螺桿定型和選擇工具 >

SNAB 消隙產品規格（公制單位）：

直徑（毫米）	導程（毫米）
直徑（毫米）	1?	?2	3?	4?	?5	?6	?8	10	12?	?15	?16	20	25?	?35	45?	50?
?6	X	?						?
?10	?	?X	?X	X	X	X		?X	X		?	?X		X	?
?12			X	X	?X	X		X		?X		?	X		?X
?16		?	?	X	?X	?	X	?		?	?X	?	?X	?X	?
?20				X			X	?	X		X	?X			?X	X
?24			?		X	?					?	?			?	?

SNAB 消隙產品規格（英制單位）：

直徑（英寸）	導程（英寸，除非另有說明）
直徑（英寸）	.031?	?.05	.063?	2 mm?	?.083	?.1	?3 mm	.125?	4 mm?	?.167	?.2	.25?	.3?	?.375	.5?	.8?	1.0?	1.2?	?1.5	2.0?
3/16	?	?X	?	?	?	?	?	?X	?	?	?	?	?	?	?	?	?	?	?	?
1/4	?X	?X	?X	?X	?	?	?X	?X	?	?	?X	?X	?	?	?X	?	?	?	?	?
5/16	?	?	?	?	?X	?	?	?	?	?X	?	?X	?	?	?X	?	?X	?	?	?
3/8	?	?X	?X	?X	?X	?X	?	?X	?	?X	?X	?X	?X	?X	?X	?	?X	?X	?	?
7/16	?	?	?	?	?	?	?	?X	?	?	?	?X	?	?	?X	?	?	?	?	?
1/2	?	?	?X	?	?	?X	?	?	?X	?	?X	?X	?	?	?X	?X	?X	?	?X	?
5/8	?	?	?	?	?	?X	?	?X	?	?	?X	?X	?	?	?X	?	?	?	?	?
3/4	?	?		?		X	?	X	?	X	X				X		X		X	X
?1.0	?	?	?	?	?	?X	?	?X	?	?	?X	?X	?	?	?X	?	?X	?	?	?

SNAB 消隙產品特點

實現零背隙，直至達到目錄規格中的預緊重量
更高的設計靈活性，允許消隙裝置通過1英寸直徑
由內部潤滑縮醛材料制成，潤滑性好、磨損極低
易于裝配
適合低溫應用
