Thomson湯姆森在今年發布的新品Electrak XD電動推桿的具有沖擊負載緩沖以及制動器手動釋放和手動操作兩大新的機械功能

當機器部件卡滯、損壞或者處于異常位置需要斷電進行維護時，Electrak XD可以手動操作移動到用戶指定位置進行維護。制動器手動釋放選項可以解除推桿靜態保持制動，從而手動控制伸縮管移動到所需位置。


接下來，讓我們從功能介紹、操作規范和技術參數三個層面了解手動釋放和手動操作。

功能介紹

1.制動器手動釋放

一般情況下，當電動推桿伸縮到指定位置斷電時，伸縮管會在該位置保持制動，即靜態保持；而啟動制動器手動釋放功能會松開制動器上的伸縮管，允許Electrak XD在外加負載和/或重力的作用下進行伸縮。

當使用制動器手動釋放裝置時，保持電動推桿與電源的連接非常重要，因?yàn)殡姍C(jī)將作為發電機將電能送回到電源中。在使用制動器手動釋放桿時，這種電能再生能力有助于控制Electrak XD推桿的運動。

功能介紹

2.手動操作

手動操作選項允許用戶在最大負載下手動驅動電動推桿進行完整的伸出和縮回動作，從而在無法提供電力的情況實現運動，該功能在機器維護或安裝時非常方便。

制動器手動釋放和手動操作是Electrak XD的可選功能，在您訂購時需要在訂購代碼中寫明。

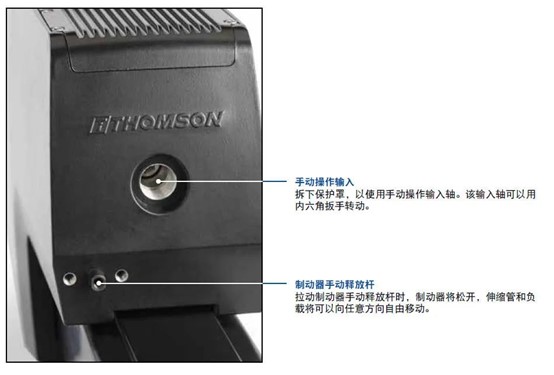

當Electrak XD配置了制動器手動釋放和操作選項功能，即可允許伸縮管手動釋放和/或手動旋轉前后移動。

操作規范

制動器手動釋放

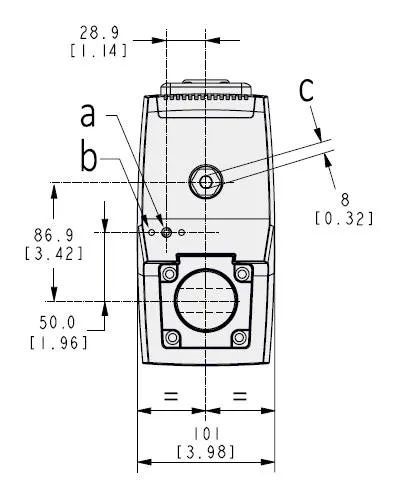

接合后，制動器手動釋放裝置將松開制動器上的伸縮管，拉動制動器釋放桿 (a)，伸縮管便可在外加負載和/或重力的作用下進行伸縮。同時，提供了安裝孔 (b) 以便于安裝支架，作為遠程操作釋放桿的線纜組件的支撐。如要完全釋放制動器，需要用40N的作用力將釋放桿拉動10mm。

操作規范

手動操作

拆除保護蓋塞后，使用內六角扳手即可操作手動操作軸輸入頭 (c)，可以轉動輸入軸以前后移動伸縮管?？梢允褂秒妱?dòng)工具進行平穩啟動和停止，但輸入轉速不可超過500 rpm，且輸入力矩需小于9Nm。操作的最大運行時間為1分鐘，并且兩次運行之間需要5分鐘的冷卻時間。

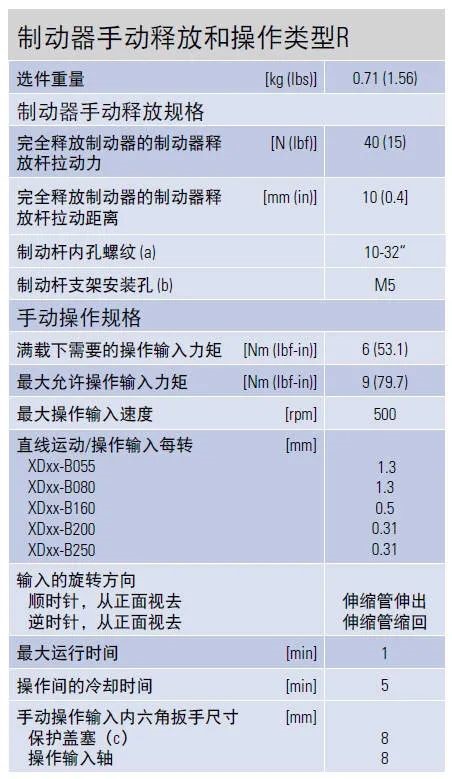

技術參數
