WHZ05Z120-00380-00730-WN0000-3

WHZ05Z120-00380-00730-WN0000-3
WHZ05Z120-00380-00730-WN0000-3

直線運動單元, WHZ50, Belt, Moving Profile Drive, 滾輪 Guide, 0.05 毫米 Repeatability, 380 毫米 Stroke, 730 毫米 Overall Length, 單個標準滑塊, 120 毫米 Travel Per Shaft Rev, Hollow Shaft On Both Sides With Clamping Unit, 670 N, 6500 Maximum Linear Speed

  • 取代
  • 帶驅動
  • 外部導向輪
  • 速度最高10 m/s

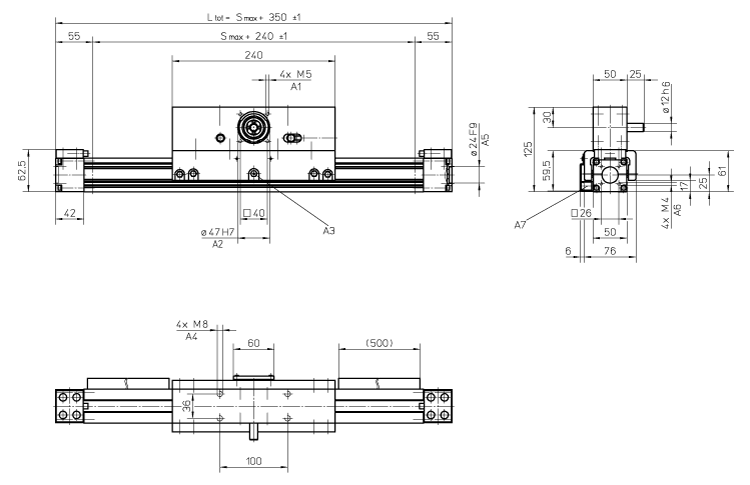

Dimensions

dimensions
尺寸價值
Ltot730 毫米
Smax（行程）380 毫米
Travel Per Shaft Rev120 毫米

Specifications

Specifications價值
Belt Type16 ATL 5
Carriage Type單個標準滑塊
DriveBelt, Moving Profile
Guide滾輪
Profile size (width × height)50 x 50 mm
Shaft ConfigurationHollow Shaft On Both Sides With Clamping Unit
Shaft OrientationRight Angle
Shaft QuantityDouble Shafts
Weight9 kg
保護選項Standard Protection
額定行程380 毫米

Performance

Performance價值
Input speed, maximum3250 轉每分
Maximum Acceleration40 m/s²
Maximum Linear Speed6500
Repeatability0.05 毫米
負載，動態670 N
