WH08Z200-00700-02450-AZ1200-84

WH08Z200-00700-02450-AZ1200-84
WH08Z200-00700-02450-AZ1200-84

直線運動單元, WH80, 皮帶 Drive, 滾輪 Guide, 0.05 毫米 Repeatability, 700 毫米 Stroke, 2450 毫米 Overall Length, 雙標準滑塊, 1200 毫米 between carriages, 200 毫米 Travel Per Shaft Rev, Shaft On Left Side Without Keyway, 10000 Maximum Linear Speed

  • 取代
  • 速度最高10 m/s
  • Belt Driven
  • 帶驅動

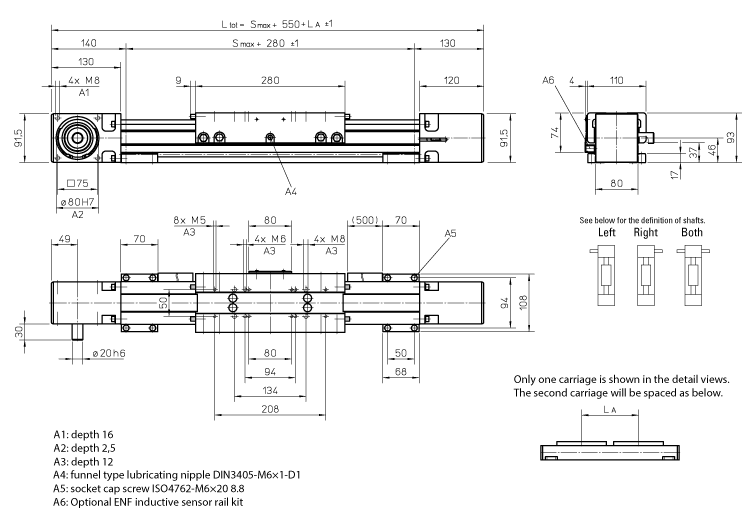

Dimensions

dimensions
尺寸價值
[LA] 滑塊間距1200 毫米
Ltot2450 毫米
Smax（行程）700 毫米
Travel Per Shaft Rev200 毫米

Specifications

Specifications價值
Belt Type32ATL10
Carriage Type雙標準滑塊
Drive皮帶
Guide滾輪
Profile size (width × height)80 x 80 mm
Shaft ConfigurationShaft On Left Side
Shaft OrientationRight Angle
Shaft QuantitySingle Shaft
Weight20.6 kg
保護選項Standard Protection

Performance

Performance價值
Input speed, maximum3000 轉每分
Maximum Acceleration40 m/s²
Maximum Linear Speed10000
Repeatability0.05 毫米
