SSETWNM16-XS

SSETWNM16-XS
SSETWNM16-XS

直線軸承, 軸承座, 超智能, 16 毫米, 閉合型, 雙, 自調心, 可調節, 氧化發黑; 配合使用 16 毫米 直徑 端部支撐應用中的軸

  • 用于末端支撐軸的封閉軸承座。
  • 用于MM級導向軸
  • 每個軸承座中都有出廠安裝的滾珠襯套軸承

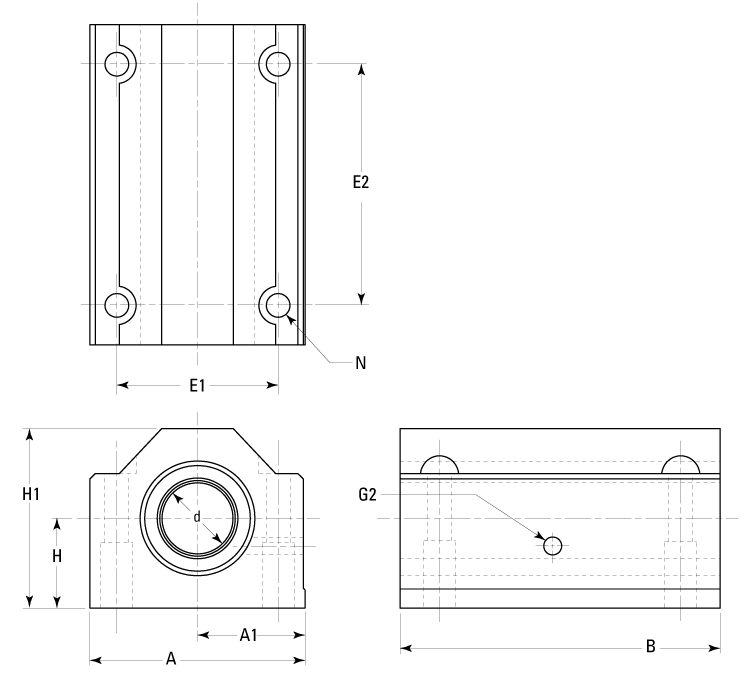

Dimensions

dimensions
尺寸價值
[A]53 毫米
[A1]26.5 毫米
[A1] 公差± 0.020 mm
[B]84 毫米
[d] 軸，標稱直徑16 毫米
[E1]40 毫米
[E1] 公差± 0.1 mm
[E2]64 毫米
[E2] 公差± 0.1 mm
[G2] 潤滑接口M6 x 1
[H]22 毫米
[H] 公差± 0.020 mm
[H1]42 毫米
[N]5.30 mm

Specifications

Specifications價值
Number of Ball Circuits10
Temperature Max185 °F
Weight0.41 kg
材質鋁合金；塑料；橡膠
單/雙雙
封閉/開放/可調節閉合型
黑色陽極氧化氧化發黑
可調節（不可調節 = 空白）可調節
自對準自調心

Performance

performance graphic
performance graphic
performance graphic
Performance價值
Static Load Rating4800 N
負載能力，動態4400 N
