SB-30B24-E06S

SB-30B24-E06S
SB-30B24-E06S

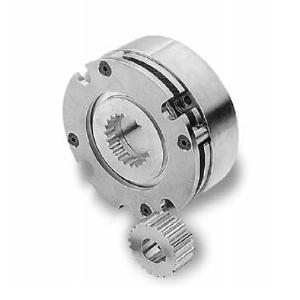

Brake, 摩擦, Power off Servo Brake Assembly, SB系列-30, 3.35 英寸 Outside Diameter, 0.3750 英寸 Bore, 24 Vdc, 140 in-lbs 靜態力矩, Short Hub

  • 單向控制器
  • 設計緊湊
  • 長壽命制動襯墊（無石棉）
  • 低慣性旋轉部件，能夠?qū)崿F(xiàn)更高的加速度
  • UL認證H級絕緣系統，采用環氧樹脂密閉，可在極端環境中運行
  • 花鍵驅動結構可承受伺服系統施加的高沖擊應力

Dimensions

dimensions
尺寸價值
[A]3.35 英寸
[B]1.63 英寸
[C] Hub ID Ø, Min/Max0.3750 英寸
[D] 最大值0.425 in
[E] 最大值0.094 in
[G]1.13 英寸
[J]0.218 英寸
[J] 數量4
[L]2.91 英寸

Specifications

Specifications價值
(CB) [A] ODShort Hub
(CB) [A] ODHolding
(CB) [A] ODBrake
(CB) [A] OD30
Power, Max24 W
Temperature Max180 °C
Voltage24 Vdc
Weight2.8 lb
材質鋼
拋光拋光
轉動慣量0.000172 lb-in-sec²

Performance

Performance價值
Armature disengage45 ms
Armature Engage70 ms
Energy Dissipation2200 ft-lb/min
靜態力矩140 in-lbs
