MG10B176-A00R500

MG10B176-A00R500
MG10B176-A00R500

直線運動單元, Movopart M100, 皮帶 Drive, 棱柱 Guide, 0.20 毫米 Repeatability, 4625 毫米 Stroke, 5056 毫米 Overall Length, 單個標準滑塊, 176 毫米 Travel Per Shaft Rev, Shaft On Left Side, 4986.67 Maximum Linear Speed, 取代

  • 取代
  • 自調節(jié)不銹鋼帶蓋
  • 專利自調節(jié)棱形滑動導軌
  • 可選用沖洗和增強沖洗防護型

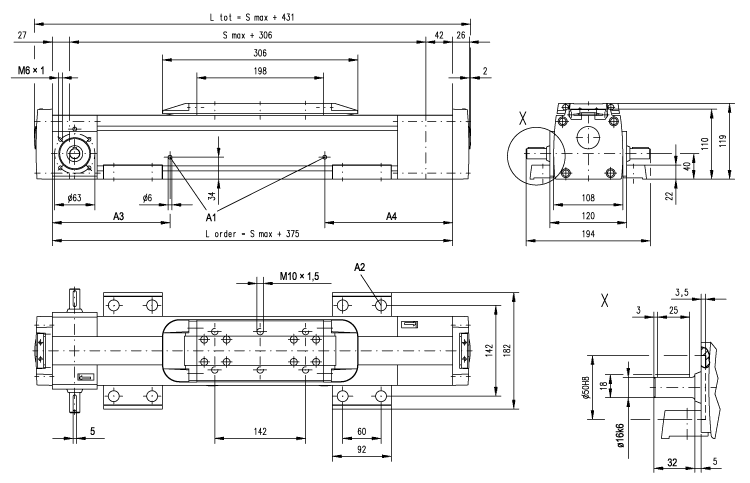

Dimensions

dimensions
尺寸價值
Ltot5056 毫米
Smax（行程）4625 毫米
Travel Per Shaft Rev176 毫米

Specifications

Specifications價值
Belt TypeSTD8-50
Carriage Type單個標準滑塊
Drive皮帶
Guide棱柱
Profile size (width × height)108 x 100 mm
Shaft ConfigurationShaft On Left Side
Shaft OrientationRight Angle
Shaft QuantitySingle Shaft
Weight67.2 kg
保護選項Standard Protection

Performance

Performance價值
Input speed, maximum1700 轉每分
Maximum Acceleration40 m/s²
Maximum Linear Speed4986.67
Repeatability0.20 毫米
