7824160

支座, 固定, Base or Flange Mount, QK 樣式, 45 毫米 Inside Diameter, Quick Mount; 配合使用 2.000 or 2.250 in 滾珠絲杠

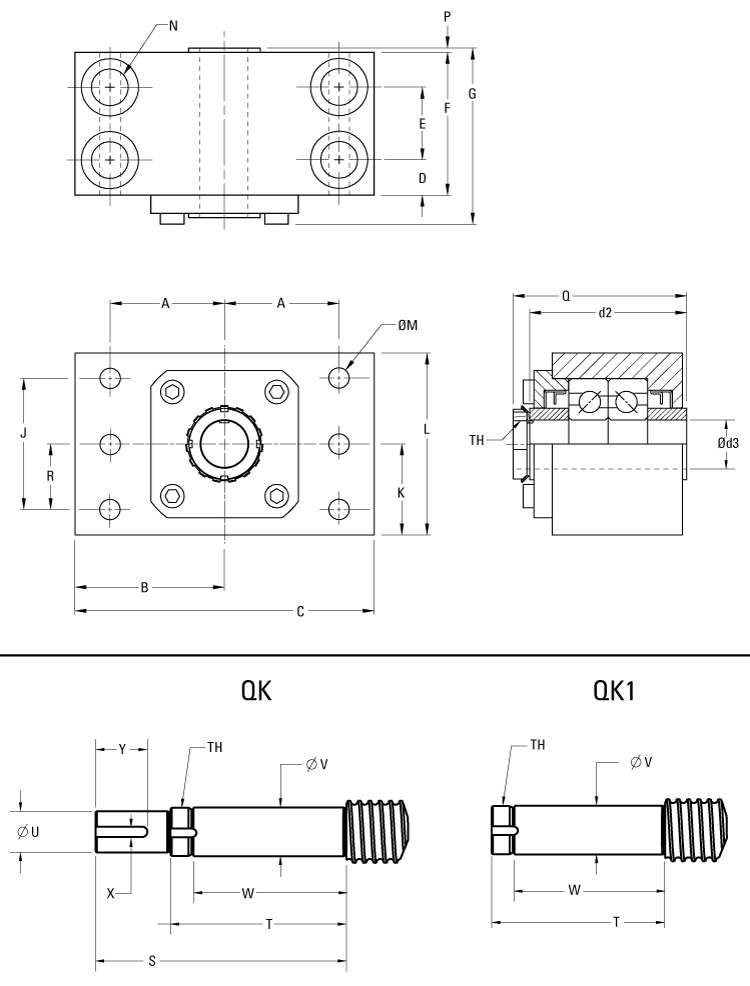

Dimensions

尺寸	價值
[A]	3.313 英寸
[B]	4.25 英寸
[C]	8.5 英寸
[D]	0.87 英寸
[d2]	3.94 英寸
[d3] Bearing Journal Diameter, Recommended	45 毫米
[E]	1.72 英寸
[F]	3.47 英寸
[G]	4.2 英寸
[J]	3.625 英寸
[K]	2.813 英寸
[L]	5.63 英寸
[M]	6x .812 in dia
[N]	4x 1.031 Thru, 1.625 C-Bore x 3.50 Dp
[P]	0.05 英寸
[Q]	4.5 英寸
[R]	1.813 英寸
[S]	6.682 英寸
[T]	4.492 英寸
[TH]	N-09
[U]	1.3750/1.3740 in
[V]	1.7721/1.7716 in
[W]	3.936 英寸
[X]	0.313 英寸
[Y]	1.875

Specifications	價值
Bearing Trade Number	7309
Retainer	N-09
Temperature Max	300 °F
Use With Screw, Nominal Diameter	2.000 or 2.250 in
Weight	35 lb
預加載方式	固定

Performance	價值
Load, Dynamic (Bearing Rating)	9000 磅力
Load, Static (Bearing Rating)	15000 磅力
