512P65B1NZG1

512P65B1NZG1
512P65B1NZG1

方形導軌, 500 Series 滾柱 滑塊, 尺寸: 65 毫米, 精密 牌號, B 類型, 1 - 約 0.03 C 預加載, 鋼 , 油箱，金屬刮片 選項, G1 - 采用Krytox® GPL227潤滑脂潤滑

  • Smooth, quiet movement through patented insert molded recirculation paths and optimized geometries.
  • Simple installation and greater accuracy with joint-free rails up to 6 meters.
  • 最長可達6米的無關節導軌具有簡單安裝和更高精度
  • 通過專利插件循環滾道和優化尺寸實現平穩、安靜的運動。

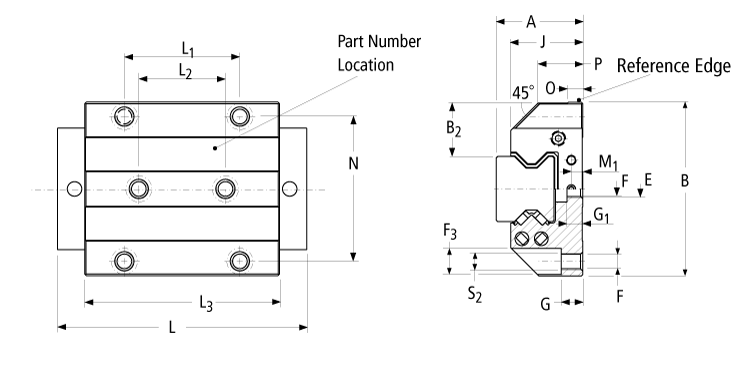

Dimensions

dimensions
尺寸價值
[A] Assembly Height90 毫米
[A] 公差±20 μm
[B]170 毫米
[B2]53.5 毫米
[F]14.5 毫米
[F3]23 毫米
[G]23 毫米
[G1]19 毫米
[J]76 毫米
[L] 滑塊長度251 毫米
[L1]110 毫米
[L2]82 毫米
[L3]201 毫米
[M1]13 毫米
[N]142 毫米
[O]15 毫米
[P]51 毫米
[S2]M16
滾子直徑7 mm

Specifications

Specifications價值
Temperature Max80 °C
Temperature Min-40 °C
Weight14 kg
材質鋼
導軌尺寸（標稱）65 毫米
滾珠/輥子/保持架滾柱
滑塊/導軌/組件滑塊
擴展選項油箱，金屬刮片
類型名稱B - 標準長模塊
牌號精密
選項（G1/G2/G3）G1 - 采用Krytox® GPL227潤滑脂潤滑
選項（擴展）NZ
預加載1 - 約 0.03 C

Performance

performance graphic
performance graphic
Performance價值
100 km Dynamic [Mx] Roll Moment11640 Nm
100 km Dynamic [My] Pitch Moment9980 Nm
100 km Dynamic [Mz] Yaw Moment9980 Nm
100 km Dynamic Load Rating295000 N
50 km Dynamic [Mx] Roll Moment14320 Nm
50 km Dynamic [My] Pitch Moment12280 Nm
50 km Dynamic [Mz] Yaw Moment12280 Nm
50 km Dynamic Load Rating362900 N
Static [Mx] Roll Moment20912 Nm
Static [My] Pitch Moment17930 Nm
Static [Mz] Yaw Moment17930 Nm
Static Load Rating530000 N
最大加速度50 m/s²
最大速度3 m/s
