2TSR9ZMUU+1015

2TSR9ZMUU+1015
2TSR9ZMUU+1015

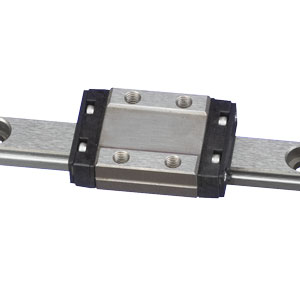

方形導軌, MicroGuide 滾珠 組件, 2 Carriage, 1 導軌, 1015 毫米 Long, 尺寸: 9 毫米, 標準 牌號, Z 類型, 間隙 預加載, X=20 毫米, Y=7.5 毫米

  • 滑架和導軌組件
  • 440 stainless steel construction
  • The MicroGuide™ series carriages do not have retained balls. Removing the carriage from the rail without an arbor will result in the balls falling out.
  • Carriage and rail assembly

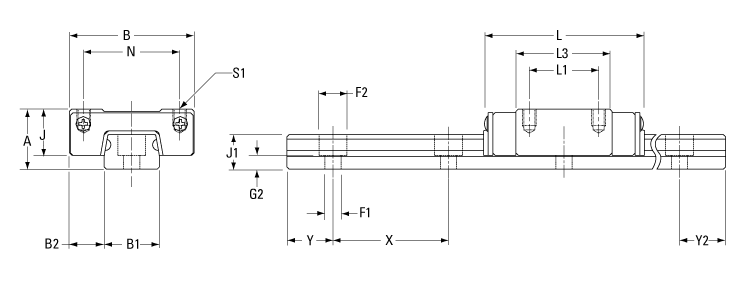

Dimensions

dimensions
尺寸價值
[A] Assembly Height10 毫米
[A] 公差±40 μm
[B]20 毫米
[B1]9 毫米
[B2]5.5 毫米
[F1]3.5 毫米
[F2]6 毫米
[G2]2.2 毫米
[J]7.8 毫米
[J1]5.5 毫米
[L] 滑塊長度31 毫米
[L1]10 毫米
[L3]20 毫米
[N]15 毫米
[S1]M3X3
[X] Dim20 毫米
[X] 尺寸7.5 毫米
[X] 尺寸7.5 毫米
長度1015 毫米

Specifications

Specifications價值
Weight0.36 kg
導軌尺寸（標稱）9 毫米
滾珠/輥?zhàn)?保持架滾珠
滑塊/導軌/組件組件
滑塊數2
類型名稱標準
牌號標準
預加載間隙

Performance

performance graphic
performance graphic
Performance價值
100 km Dynamic Load Rating1225 N
50 km Dynamic Load Rating1544 N
Static [Mx] Roll Moment10.4 Nm
Static [My] Pitch Moment5.1 Nm
Static [Mz] Yaw Moment5.1 Nm
Static Load Rating2360 N
最大加速度50 m/s²
最大速度3 m/s
