2CA080KEL

2CA080KEL
2CA080KEL

直線導軌, 2CA, Twin Shaft Web, End supported, Standard, SB, Vertical Carriage, 0.500 英寸, One Dual Guide, 290 磅力 Dynamic Load Capacity

  • 雙軸直線導軌
  • 垂直配置

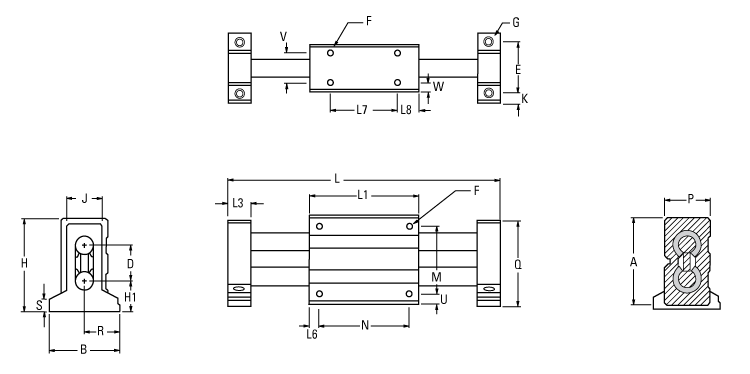

Dimensions

dimensions
尺寸價值
[A]2.62 英寸
[B]2.25 英寸
[D]1.13 英寸
[d] 軸，標稱直徑0.5 英寸
[E]1.63 英寸
[F]#10-32
[G]#10 bolt, 0.22 in hole
[H]2.75 英寸
[H1]0.875 英寸
[J]1.12 英寸
[K]0.31 英寸
[L1]3.5 英寸
[L3]0.63 英寸
[L6]0.25 英寸
[L7]2.5 英寸
[L8]0.5 英寸
[M]2 英寸
[N]3 英寸
[P]1.5 英寸
[Q]2.56 英寸
[R]1.125 英寸
[S]0.38
[U]0.31 英寸
[V]0.88 英寸
[W]0.31 英寸

Specifications

Specifications價值
Pillow Block or CarriageVertical Carriage
Shaft StyleTwin Shaft Web
SupportEnd supported, Standard
材質鋼；鋁合金；塑料

Performance

Performance價值
負載能力，動態290 磅力
